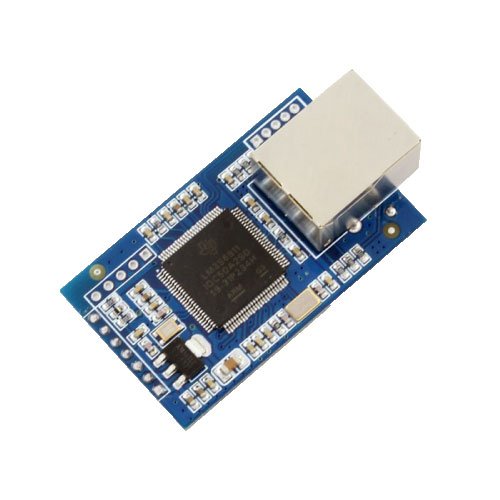

TCP-RS232 Wandler TCP232-E

TTL & Ethernet Two-way Transparent Transmission

Der TCP-RS232 Wandler TCP232-E unterstützt die Konvertierung von UART TTL zu RJ45/TCPIP/Ethernet sowie folgende Funktionen: Firmware-Upgrades über Netzwerk, Verwendung von IP und Domain-Name zur gleichen Zeit, bis zu 4 Verbindungen vom Client beim Agieren als TCP-Server, Senden und Empfangen von Daten mit ID, integrierter HTTP-Server, Keepalive.  Der TCP-RS232 Wandler TCP232-E steht für hohe Geschwindigkeit und Stabilität, sowie niedrige Kosten und wurde bereits in verschieden Bereichen des IoT (Internet of Things - Internet der Dinge) eingesetzt.

EIGENSCHAFTEN

• Neuer Cortex-M3 Kern, Industrie-Arbeitstemperaturbereich, aufwendige Optimierung des LWIP Protokoll-Stack, stabil und zuverlässig
• Auto-MDI/MIDX Funktion, beliebige Verbindung via Crossover oder direktem Netzwerkkabel, automatische Umschaltung
• Unterstützung von TCP Server, TCP Client, UDP Modus, UDP Server, HTTPD Client, TCP Automode
• Unterstützung eines virtuellen COM-Treibers
• Höchste Baudrate des seriellen Ports zwischen 110bps und 1024000bps (COM0 max. 256000bps)
• Unterstützung von DHCP automatischen IP Zugriff, kann die Anlage innerhalb eines Netzwerks durch das UDP broadcast Protokoll abfragen
• Parametereinstellungen via Setup-Software möglich
• Reload-Taste zum Wiederherstellen der Standardeinstellungen
• RJ45 Statusanzeige, RJ45 Schnittstelle mit 2 KV Schutz
• Firmware-Upgrades über Netzwerk
• Einsatz von IP und Domain-Name zur gleichen Zeit
• Unterstützung von bis zu 4 Verbindungen vom Client beim Agieren als TCP-Server , Senden und Empfangen von Daten mit IP
• integrierter HTTP-Server
• Unterstützung von Keepalive (Mechanismus zur Aufrechterhaltung einer Netzwerkverbindung und Kontrolle der Erreichbarkeit & Funktionen)

TECHNISCHE DATEN

System Information

• Prozessor: ARM
• Flash: 512K byte

Ethernet

• Portanzahl: 1
• Interface Standard: 8 pin RJ45
• Rate: 10/100 Mbps, MDI/MDIX, Auto-Switch zwischen Kreuz- und Direkt-Verbindung
• Schutz: 2KV elektromagnetische Isolation
• Netzwerk Protokoll: IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP, Web socket, Httpd client
• Buffer: Max. 16k Bytes

Serial

• Ports: 2 (2*TTL, können zur gleichen Zeit arbeiten)
• Interface Standard: TTL: 2.54 pin 3.3V
• Data Bits: 5, 6, 7, 8
• Stop Bit: 1, 1.5, 2
• Check Bit: None, Even, Odd, Space, Mark
• Baudrate: TTL: 110 bps ~ 1024K bps
• Flusskontrolle: RTS / CTS
• Buffer: Senden und Empfangen von jeweils 2k Bytes
• RS-485 Pull-up und Pull-Down Widerstand: null, reservierter 485 Send-Receive Control Pin

Software

• Virtuelle COM Software: Windows 2000 oder höher (32 bit/64 bit)
• Konfiguration: Built-In Webpage, Computer Set-Up Software, Serial Command

Basic Parameter

• Abmessung: 55 x 30 x 23.2 mm
• Betriebstemp.: - 40 ~ 85°C
• Lagertemp.: -40 ~ 85°C, 5 ~ 95% RH (keine Kondensation)
• Eingangsspannung: DC 3.3 / 5 V
• Arbeitsstrom: 200mA (MAX) @ 5V
• Leistung: <1W

Zertifizierung: CE, FCC, ROHS

ANWENDUNGSSTRUKTUR

HTTPD Client:

LIEFERUMFANG

• 1 x ME-TCP232-E
