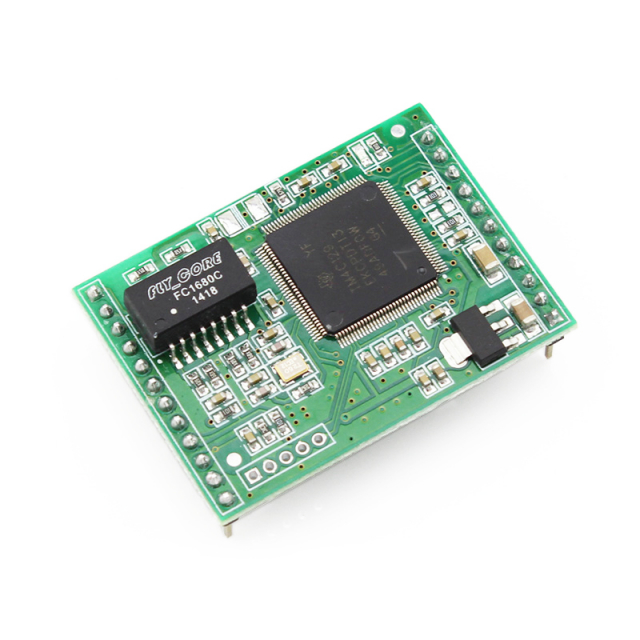

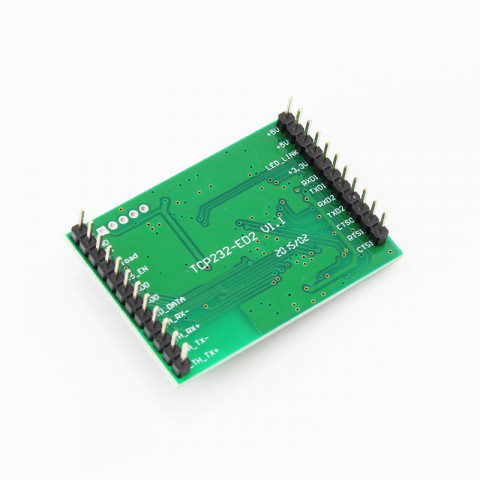

TCP-RS232 Wandler TCP232-ED2

Das TCP-RS232 Modul TCP232-ED2 ist ein serielles TTL-zu-Ethernet-Modul, das zur transparenten Datenübertragung verwendet wird und gleichzeitig 3*TTL unterstützt. Es basiert auf der Cortex-M4-Lösung und seine Grundfrequenz beträgt bis zu 120 MHz.

EIGENSCHAFTEN

• Cortex-M4-Kernel, industrieller Arbeitstemperaturbereich und TCPIP-Protokollstapel
• Auto-MDI / MDIX, RJ45-Anschluss mit 10 / 100Mbps
• TCP-Server, TCP-Client, UDP-Client, UDP-Server und HTTPD-Client-Arbeitsmodus
• Multi-Ports können gleichzeitig selbständig arbeiten
• Kann unterscheiden, welcher serielle Port über Portnummer mit dem Gerät verbunden ist
• Unterstützung eines virtuellen seriellen Ports, entsprechende Software VCOM wird zur Verfügung gestellt
• Serielle Baudrate von 600bps auf 1024Kbps; Kontrollkästchen von None, Odd, Even, Mark und Space
  DNS und DHCP unterstützt
• Eingebaute Webseite
• Reload-Taste, eine Taste zum Wiederherstellen der Standardeinstellungen
• RJ45 mit Link / Data-Kontrollleuchte, eingebautem Trenntransformator und 2 KV elektromagnetischer Trennung
• Support-Upgrade-Firmware über das Netzwerk
• Unterstützt Keepalive, erkennt tote Links schnell
• Support-Konto und Passwort können verwendet werden, um Login- und Netzwerkeinstellungen zu sichten
• Unterstützung eines Websocket Kanals, bidirektionale transparente Übertragung zwischen Webseite und serieller 0
• Unterstützung von Modbus RTU zu Modbus TCP
• Unterstützung der UDP Broadcast-Funktion

TECHNISCHE DATEN

System Information

• Prozessor: Cortex M4
• Grundfrequenz: 120MHz
• Flash: 512 K byte

Ethernet

• Portanzahl: 1
• Interface Standard: 4 pin Interface (mit Netzwerk-Transformer) TX+, TX-, RX+, RX-
• Rate: 10/100 Mbps, MDI/MDIX, Auto-Switch zwischen Kreuz- und Direkt-Verbindung
• Schutz: 1.5KV elektromagnetische Isolation
• Netzwerk Protokoll: IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP, Web socket, Httpd client
• Buffer: Max. 16k Bytes

Serial

• Ports: 3 (3*TTL, können zur gleichen Zeit arbeiten)
• Interface Standard: TTL: 2.54 pin 3.3V
• Data Bits: 5, 6, 7, 8
• Stop Bit: 1, 1.5, 2
• Check Bit: None, Even, Odd, Space, Mark
• Baudrate: 600 bps ~ 1024K bps
• Flusskontrolle: RTS / CTS
• Buffer: Senden und Empfangen von jeweils 2k Bytes
• RS-485 Pull-up und Pull-Down Widerstand: null, reservierter 485 Send-Receive Control Pin

Software

• Virtuelle COM Software: Windows 2000 oder höher (32 bit/64 bit)
• Konfiguration: Built-In Webpage, Computer Set-Up Software, Serial Command

Basic Parameter

• Abmessung: 44.45 x 31.75 x 15.4 mm (inkl. Pin)
• Betriebstemp.: - 40 ~ 85°C (Industrie)
• Lagertemp.: -40 ~ 85°C, 5 ~ 95% RH (keine Kondensation)
• Eingangsspannung: DC 3.3 / 5 V
• Arbeitsstrom: 120mA @ 3.3V, 120mA @ 5V
• Leistung: <1W

Zertifizierung: CE, FCC, ROHS

LIEFERUMFANG

• 1 x ME-TCP232-ED2
