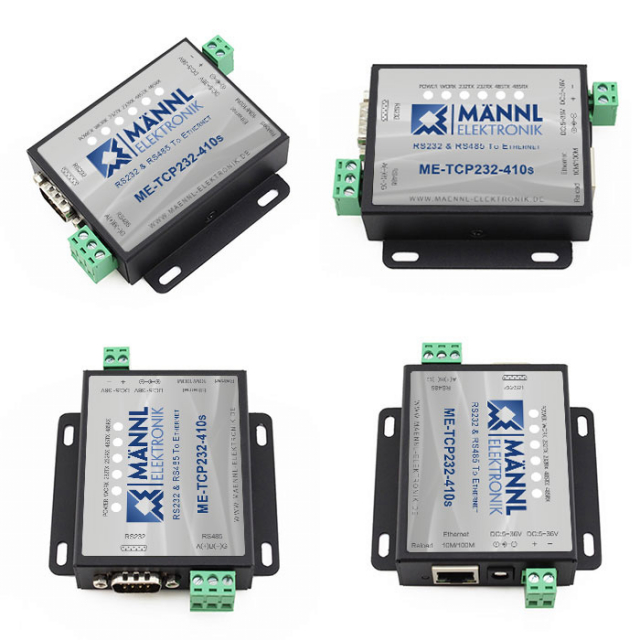

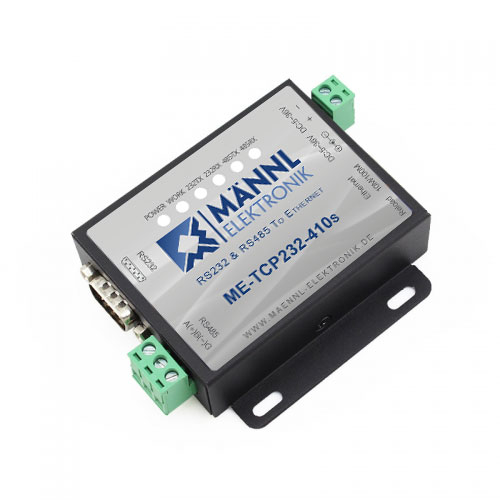

TCP-RS232 Wandler TCP232-410s

Nachfolgemodell vom Modul ME-TCP232-401

Dieses Modul wird für die transparente Datenübertragung von seriellem RS485 & RS232 zu Ethernet genutzt. Es ist ein dualer Server, der RS485 und RS232 zur gleichen Zeit unterstützt. Das Modul basiert auf einer Cortex-M4 Lösung und arbeitet intern mit TCP/IP-Protokollen.

EIGENSCHAFTEN

• Mehrere Kontrollleuchten für komfortable Problemerkennungen
• Netzkabel für industrielle Applikationen
• Auto-MDI/MDIX,RJ45 port with 10/100Mbps
• TCP Server, TCP Client, UDP, UDP Server und HTTPD Client Arbeitsmodus
• Zwei Ports können unabhängig zur gleichen Zeit arbeiten
• Unterstützung eines virtuellen, seriellen Ports und Bereitstellung einer zugehörigen VCOM-Software
• Serielle Baudrate von 600bps bis 230.4K bps; Check bit: None, Odd, Even, Mark und Space
• Unterstützung von DNS und DHCP
• Built-In Webseite
• Reload-Taste zum Wiederherstellen der Standardeinstellungen
• RJ45 mit Datenanzeigeleuchte, Trenntransformator und 2 KV elektromagnetischer Schutz
• Unterstützung des Firmware-Upgrades im Netzwerk
• Unterstützung von Keepalive
• Unterstützung von Nutzer und Passwort, kann für Webseiten-Login und Netzwerkeinstellungen genutzt werden
• Unterstützung von Modbus RTU zu Modbus TCP
• Unterstützung einer UDP Broadcast Function, Senden und Empfangen von Daten aller IPs im Netzwerk

TECHNISCHE DATEN

System Information

• Prozessor: Cortex-M4
• Basic-Frequenz: 120 MHu
• Flash: 512K Byte

Ethernet

• Portanzahl: 1
• Interface Standard: RJ45
• Rate: 10/100 Mbps, MDI/MDIX, Auto-Switch zwischen Kreuz- und Direkt-Verbindung
• Schutz: 2KV elektromagnetische Isolation
• Netzwerk Protokoll: IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP, Web socket, Httpd Client
• Empfangspuffer: max. 16k Byte

Serial

• Ports: 2 (1*RS232, 1*RS485, können zur gleichen Zeit arbeiten)
• Interface Standard: RS232: DB9 cellular type, RS485: 3 wire (A+, B-, G)
• Data Bits: 5, 6, 7, 8
• Stop Bit: 1, 2
• Check Bit: None, Even, Odd, Space, Mark
• Baudrate: RS232: 600 bps ~ 230K bps, RS485: 600 bps ~ 1M bps
• Flusskontrolle: RTS/CTS
• Puffer: Senden und Empfangen - jeweils 2k Byte
• Schutz:  RS485: anti-static 2KV
• RS-485 Pull-up und Pull-Down Widerstand: 2.2 KΩ

Software

• Virtuelle COM Software: Windows 2000 oder höher (32 bit/64 bit)
• Konfiguration: Computer Set-Up Software, Serial Command, Built-In-Webpage

Basic Parameter

• Abmessung: 80 x 62 x 24 mm (Maße Hohlstecker für Netzteil: Innen 2,1mm, Außen: 5,5mm, Stift: 2,1mm)
• Betriebstemp.: -40 ~ 85°C
• Lagertemp.: -45 ~ 105°C, 5 ~ 95% RH
• Eingangsspannung: DC 5 ~ 36V
• Arbeitsstrom: 86,5 mA @ 5V, 44.3mA @ 12V
• Leistung: <1W

Sonstiges

• Zertifizierung: CE, FCC, ROHS
• Lieferumfang: 1 x ME-TCP232-410s, 1 x 5V Netzteil, 1 x Buchse-Buchse-Kabel
