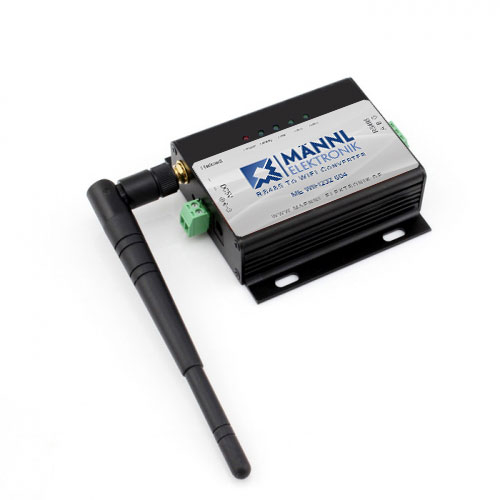

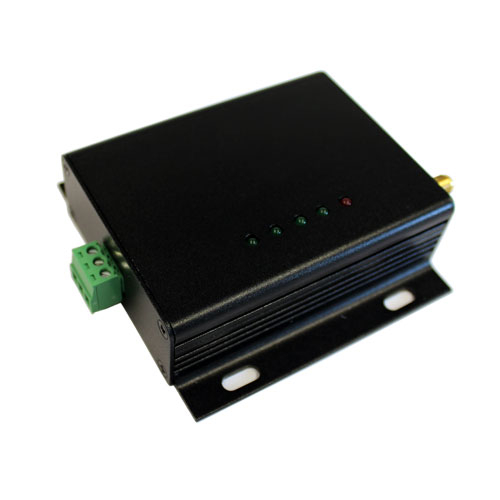

WIFI Modul WIFI232-604

WIFI to Serial Server

RS485 to WIFI Bidirectional Transmission

ME-WIFI232-604 wird verwendet um Daten zwischen  RS485 und WIFI TCPIP transparent zu übertragen. Benutzer können das Produkt zur WIFI Steuerung updaten, ohne WIFI und TCPIP Details zu kennen. Alle Konvertierungen werden vom Modul erledigt. Während die RS485 Seite nur ein serielles Gerät darstellt, besteht die WIFI Seite aus TCPIP Socket-Daten. Benutzer können Details per Beispieleinstellungen über die integrierte Webseite oder RS485 Port einrichten. Die Setup Einstellungen müssen nur einmal getätigt werden und sind ab diesem Moment für immer gespeichert.

EIGENSCHAFTEN

• Integriertes UART to wifi Modul (siehe ME-WIFI232-A/B)
• Unterstützung des IEEE802.11b/g/n Wireless Standards
• Unterstützung von TCP/IP/UDP Netzwerkprotokollen
• Unterstützung einer RS485 Datenschnittstelle
• Unterstützung des STA/AP/AP+STA Modus
• Unterstützung von Router/Bridge Mode Networking
• Unterstützung einer externen Antenne
• Unterstützung eines transparenten Übertragungsmodus
• Unterstützung AT+ Befehlssatz für Konfiguration
• Unterstützung einer anwenderfreundlichen Web-Konfiguration
• Unterstützung des Palmodic Signals (Watchdog, interne Hard- und Software Kontrolle)
• Single 5-9V Stromversorgung
• Kleine Größe: 84 x 84 x24mm
• FCC/CE zertifiziert

TECHNISCHE PARAMETER

System Information

• Prozessor: MIPS solution (32bit 360MHz)
• RAM/Flash: 8M / 1M

Netztwerk Parameter

• Netzwerk Protokoll: IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP, Web socket, Httpd client
• Empfangspuffer: 64K byte
• Max. TCP Verbindungen: 32

Wi-Fi

• Standard: 802.11 b/g/n
• Netzwerk Modus: AP / Station / AP+Station
• Access Terminal Anzahl in AP Mode: 32
• Frequenzbereich: 2.412 GHz ~ 2.484 GHz
• Sendeleistung: 802.11b: +20 dBm (Max); 802.11g: +18 dBm (Max); 802.11n: +15 dBm (Max)
• Empfänger-Empfindlichkeit: 802.11b: -89dbm; 802.11g: -81dbm; 802.11n: -71dbm
• RF Model: DSSS / OFDM
• Übertragungsrate: 802.11b: 11 Mbps; 802.11g: 54 Mbps; 802.11n: 54 Mbps
• Übertragungsbereich: Max. 400 m (offener Horizont, 3dbi Antenne)
• Sicherheitsmechanismen: WEP: 64-bit/128-bit Datenverschlüsselung; WPA, WPA2, 802.11i: Advanced Modus und PSK Modus; Verschlüsselung: 128-bit TKIP, AES, TKIP/AES

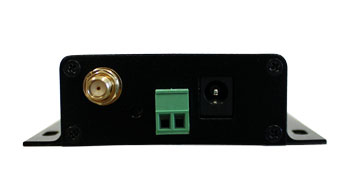

• Antennen-Schnittstelle: SMA

Serial

• Portanzahl: 1

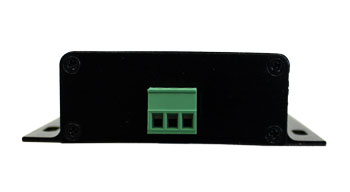

• Interface Standard: RS485: 2 wire (A+, B-, GND)
• Data Bits: 5, 6, 7, 8
• Stop Bit: 1, 2
• Check Bit: None, Even, Odd, Space, Mark
• Baudrate: 300 bps ~ 460800 bps
• Buffer: Senden und Empfangen von jeweils 4k Bytes
• Schutz: RS485: Überspannungsschutz
• RS-485 Pull-up und Pull-Down Widerstand: 2.2 KΩ

Software

• Virtuelle COM Software: Windows 2000 oder höher (32 bit/64 bit)
• Konfiguration: Built-in Webpage, Computer Set-Up Software, Serial AT Command

Basic Parameter

• Abmessung: 84 x 84 x 25 mm (Maße Hohlstecker für Netzteil: Innen 2,1mm, Außen: 5,5mm, Stift: 2,1mm)
• Betriebstemp.: -25 ~ 85°C
• Lagertemp.: -40 ~ 125°C, 5 ~ 95% RH (keine Kondensation)
• Eingangsspannung: DC 5 ~ 9 V
• Arbeitsstrom: 170 ~ 350 mA @ 5V
• Leistung: AP: 185mA @ 5V, STA: 175mA @ 5V

Zertifizierung: CE, FCC, ROHS, TELEC

ANWENDUNGSSTRUKTUR

Das Produkt unterstützt den AP+STA Netzwerkmodus - das heißt, das Modul unterstützt eine AP-Schnittstelle und eine STA-Schnittstelle zur gleichen Zeit. Verdeutlicht wird dies mit folgender Abbildung:

LIEFERUMFANG

• 1 x ME-WIFI232-604 mit Antenne (3dbi)
• 1 x AC - DC 5V Netzteil
