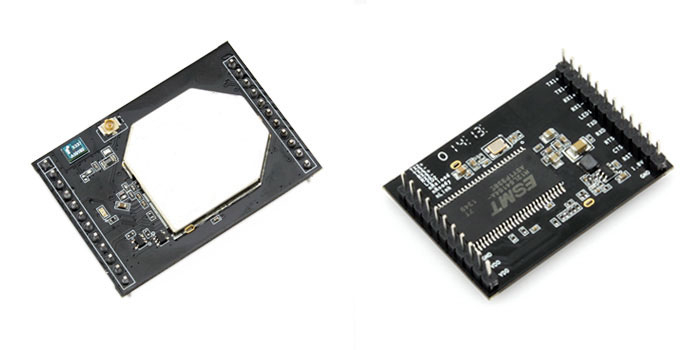

- Mehr Bilder
Produktbeschreibung
UART und WIFI Two-way Transparent Transmission

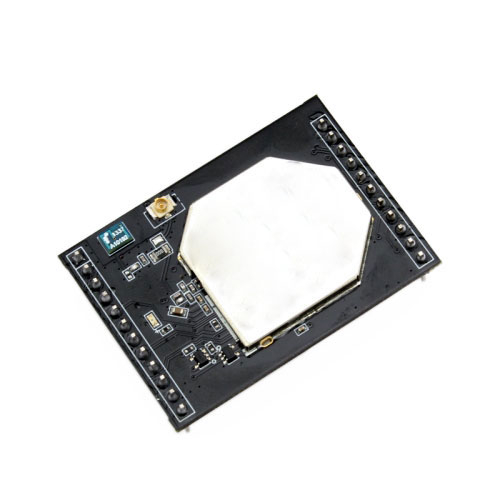

Das WIFI Modul WIFI232-D2 verfügt über einen externen sowie internen Antennen-Anschluss. Es ist mit dem Wireless Standard 802.11 b/g/n ausgestattet und unterstützt unter anderem folgende Anwendungen: Transparente Datenübertragung, drahtlose Router Applikationen sowie folgende Funktionen: Seriell-zu-WIFI und LAN gleichzeitig, LAN-zu-WIFI oder LAN-zu -LAN-Übertragung. Das Modul besitzt eine Größe von 32 × 45 × 8 mm und wurde bereits in verschiedensten Bereichen eingesetzt.
EIGENSCHAFTEN
- Unterstützung des IEEE802.11b/g/n Wireless Standards
- Unterstützung von TCP/IP/UDP Netzwerkprotokollen
- Unterstützung einer UART Datenübertragung
- Unterstützung des STA/AP/AP+STA Modus
- Unterstützung von Router/Bridge Mode Networking
- Unterstützung einer internen oder externen Antenne
- Unterstützung eines transparenten Übertragungsmodus
- Unterstützung AT+ Befehlssatz für Konfiguration
- Unterstützung einer anwenderfreundlichen Web-Konfiguration
- Unterstützung des Palmodic Signals (Watchdog, interne Hard- und Software Kontrolle)
- Unterstützung von UART Auto-Frame Funktionen
- Single + 3.3V Stromversorgung
- Kleine Größe
- FCC/CE zertifiziert
- Einrichtungs-Software und kundenspezifische Dienstleistungen
- Kundenspezifischen Konfiguration der Werksparameter
TECHNISCHE DATEN
Class | Item | Parameters |
Wireless Parameters | Certification | FCC/CE |
Wireless standard | 802.11 b/g/n | |
Frequency range | 2.412GHz-2.484GHz | |
Transmit Power | 802.11b: +20 dBm (Max.) | |
802.11g: +18 dBm (Max.) | ||
802.11n: +15 dBm (Max.) | ||
Configurable | ||
Receiver Sensitivity | 802.11b: -89 dBm | |
802.11g: -81dBm | ||
802.11n: -71dBm | ||
Antenna Option | External:I-PEX Connector | |
Internal:On-board chip antenna | ||
Hardware Parameters | Data Interface | UART: 1200bps - 230400bps |
Operating Voltage | 3.3V (+/-5%) | |
Operating Current | 170mA~300mA | |
Operating Temperature | -25°C- 85°C | |
Storage Temperature | -40°C- 125°C | |
Dimensions and Size | 32×45×8mm | |
Software Parameters | Network Type | Station /AP mode/STA+AP |
Security Mechanisms | WEP/WAP-PSK/WAP2-PSK/WAPI | |
Encryption | WEP64/WEP128/TKIP/AES | |
Work Mode | Transparent Transmission | |
Serial command | AT+instruction set | |
Network Protocol | TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP | |
Max. TCP Connection | 32 | |
User Configuration | Web Server+AT command config. | |
Application Software | Client can customize software |

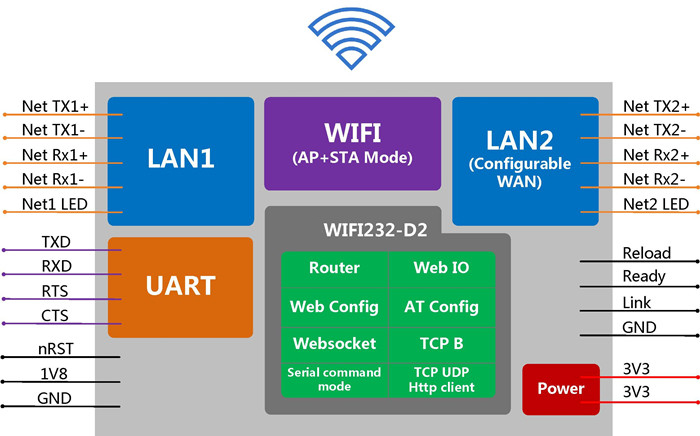

ANWENDUNGSSTRUKTUR
LIEFERUMFANG
- 1 x ME-WIFI232-D2
WEEE-Reg.-Nr. DE 53836468
Diesen Artikel haben wir am 14.08.2014 in unseren Katalog aufgenommen.
